çınarcık su araştırma enstitüsü

Proje Paftaları

Büyütmek için bir paftaya dokun

Posterler

3 pafta

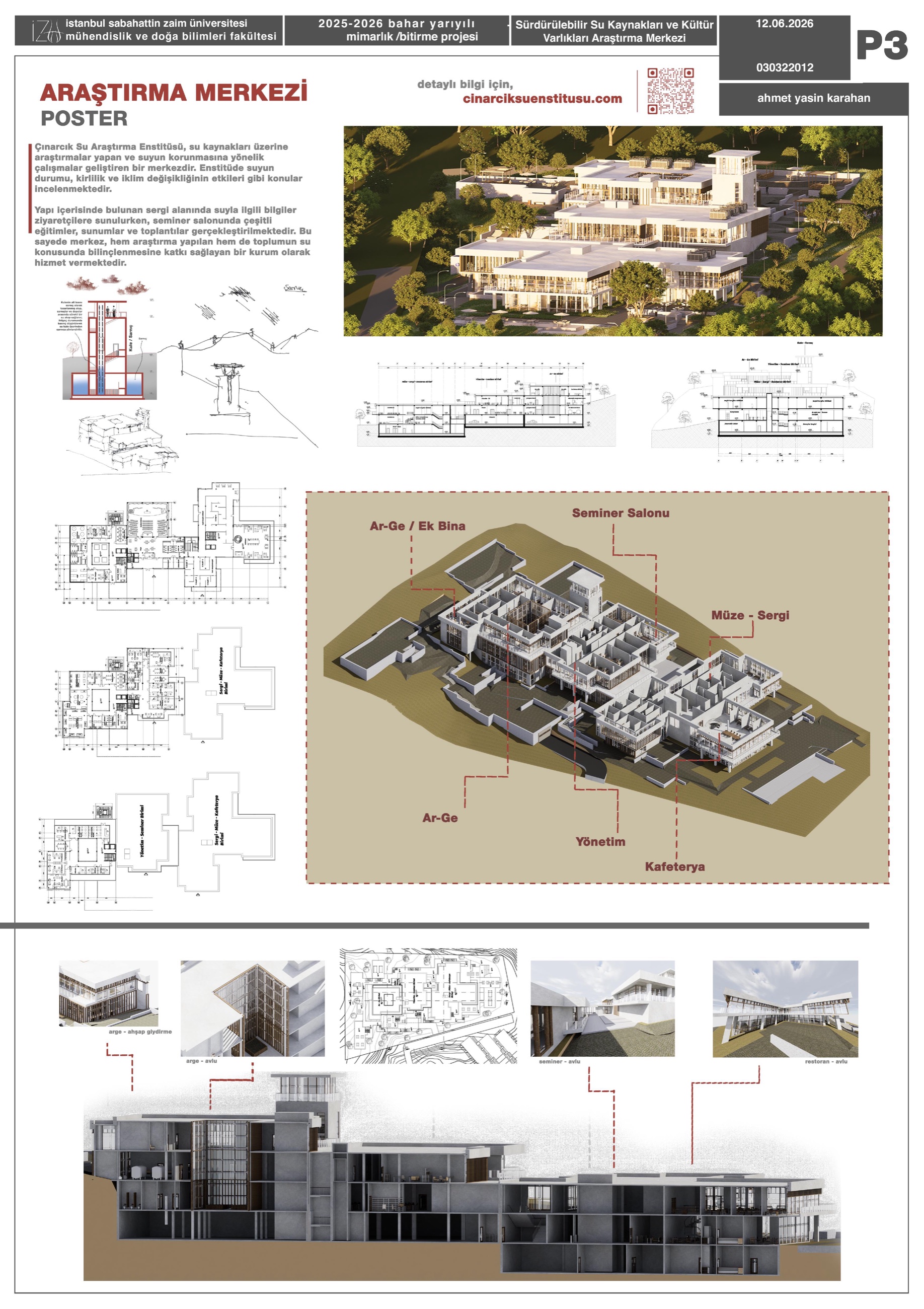

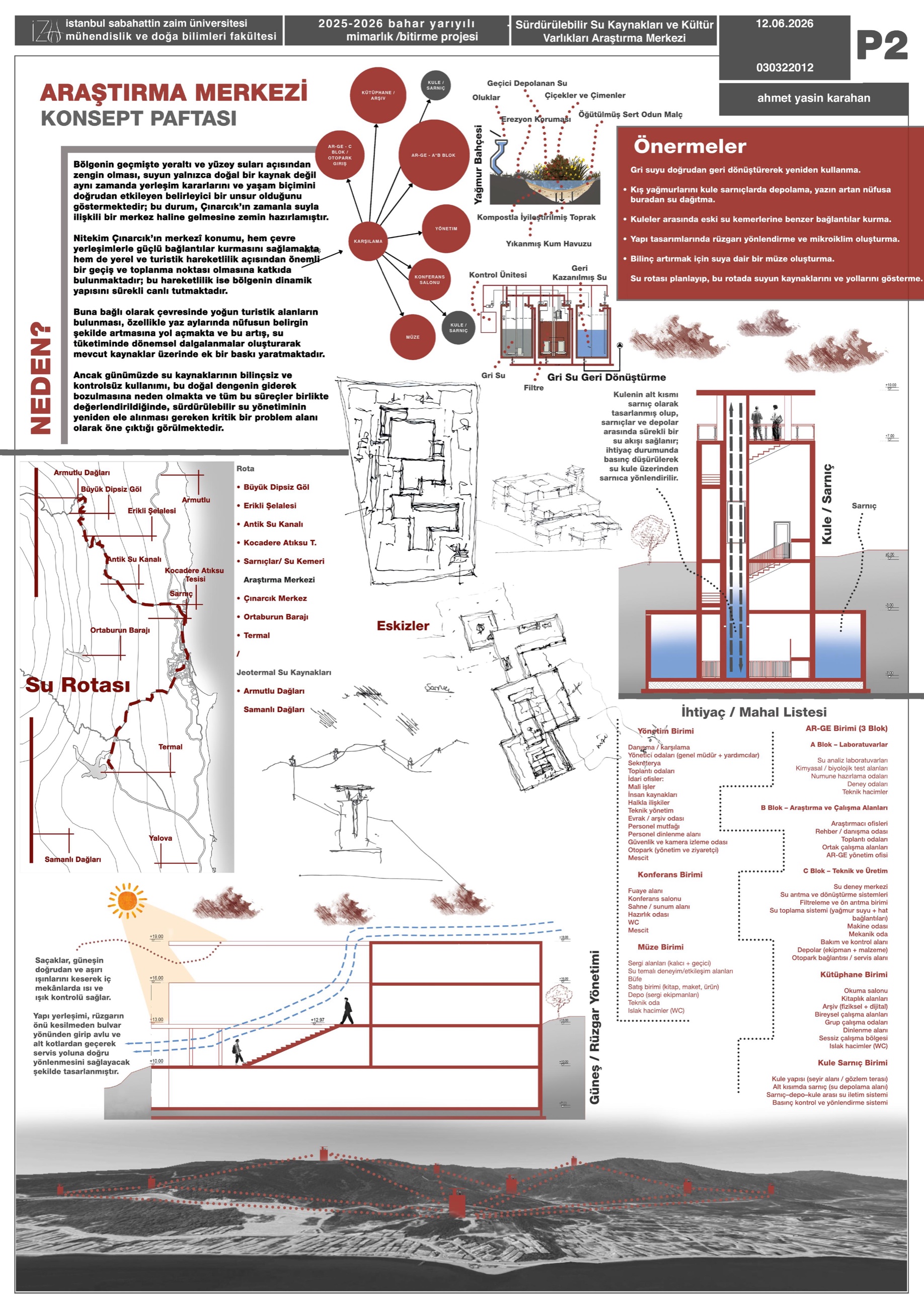

Konsept Paftası

Konsept Paftası

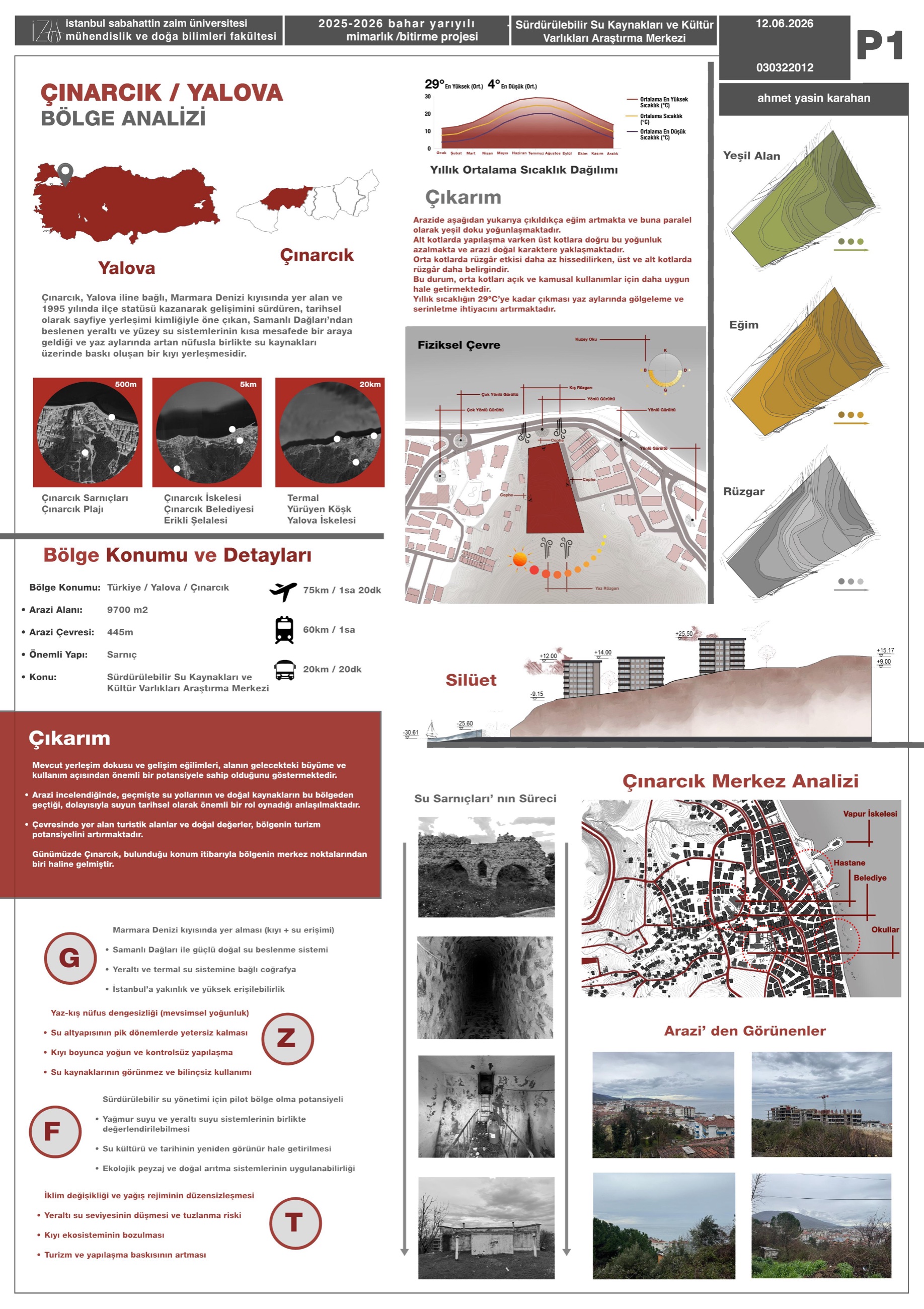

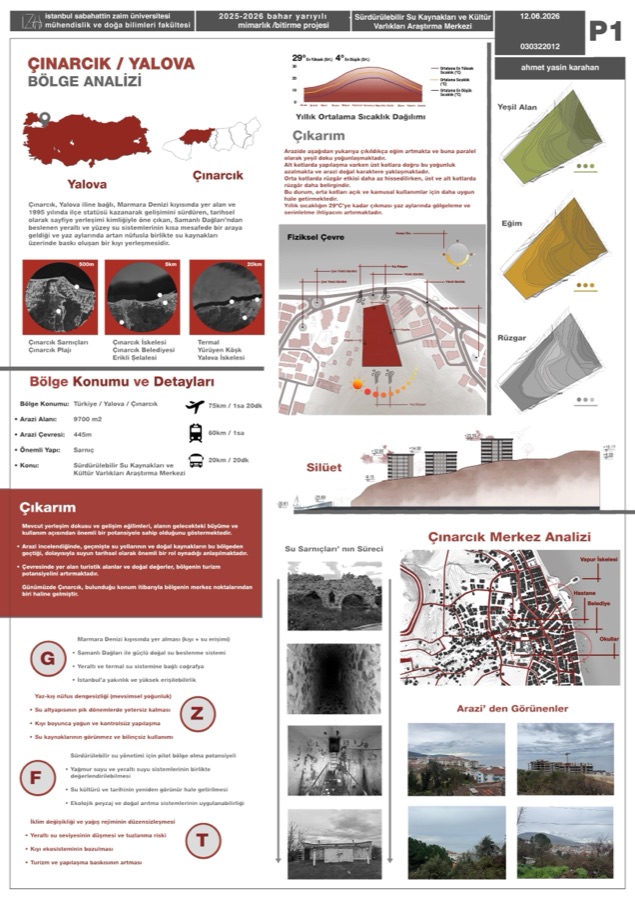

Bölge Analizi

Mimari Pafta

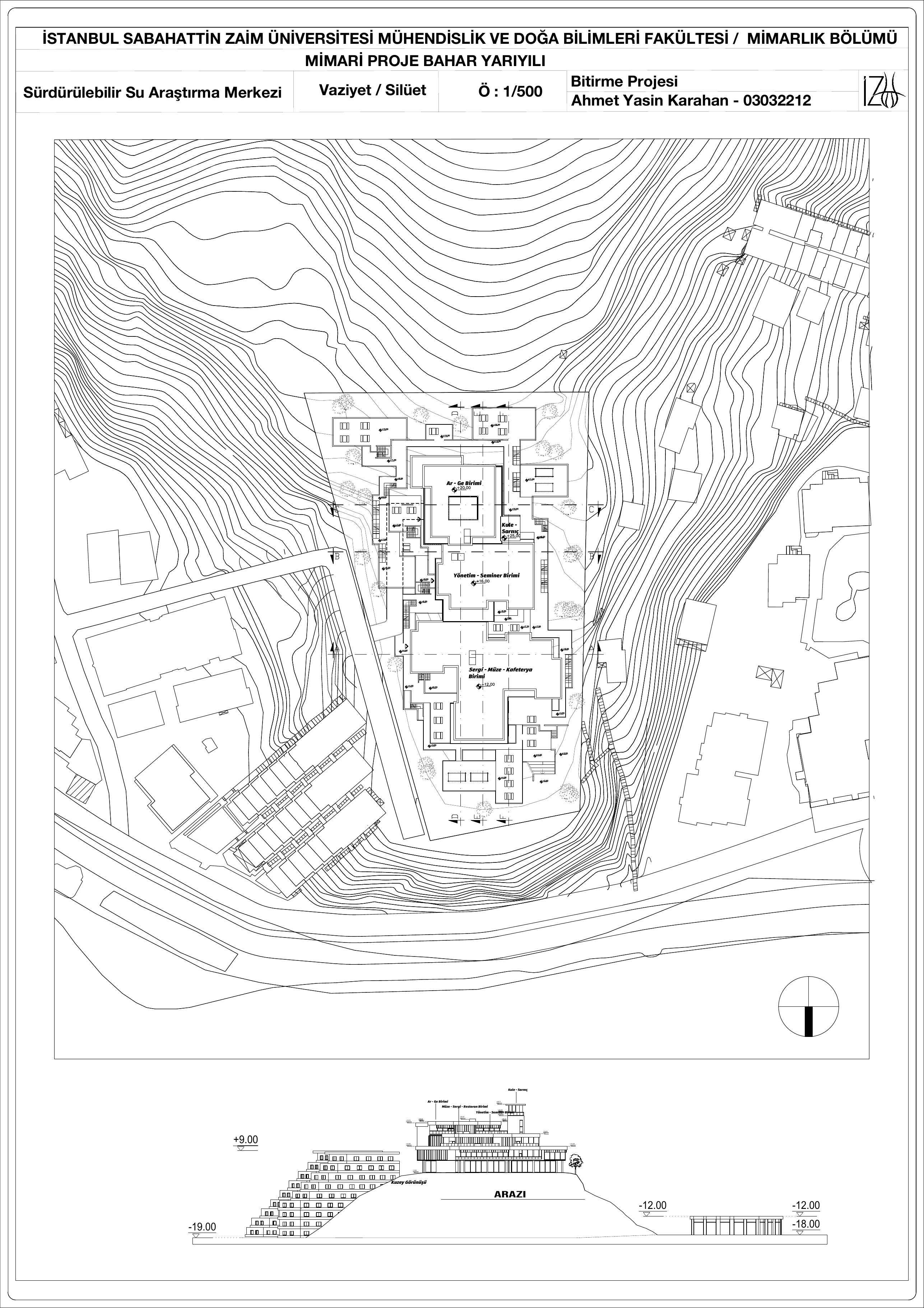

Vaziyet / Silüet

1 pafta

Vaziyet / Silüet

Vaziyet / Silüet

ö : 1/500

Kat Planları

6 pafta

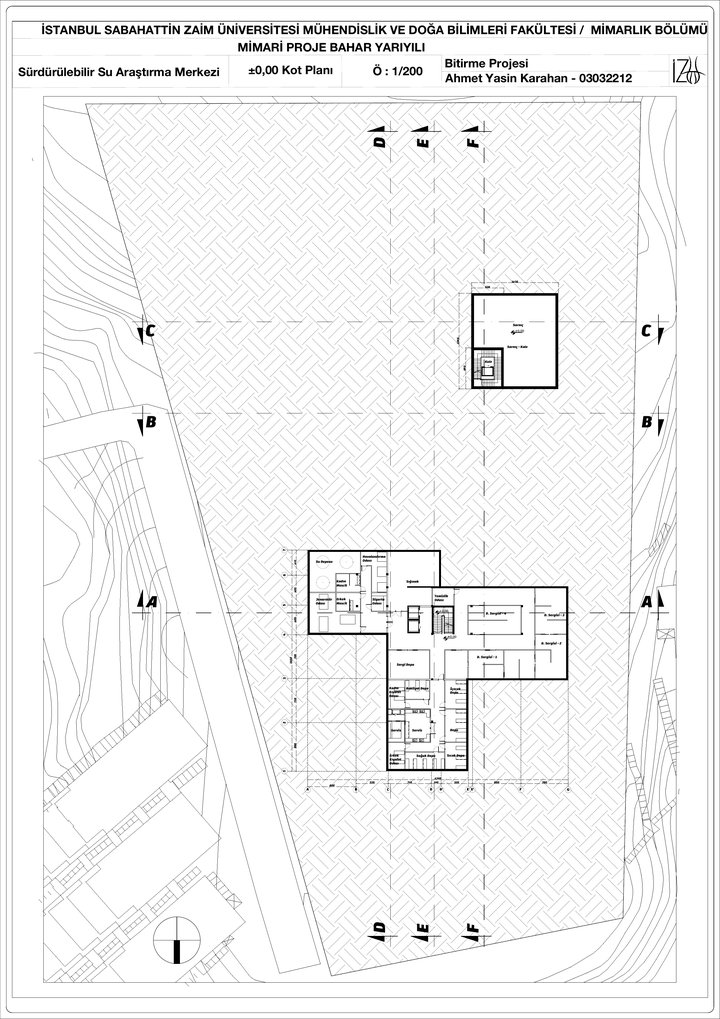

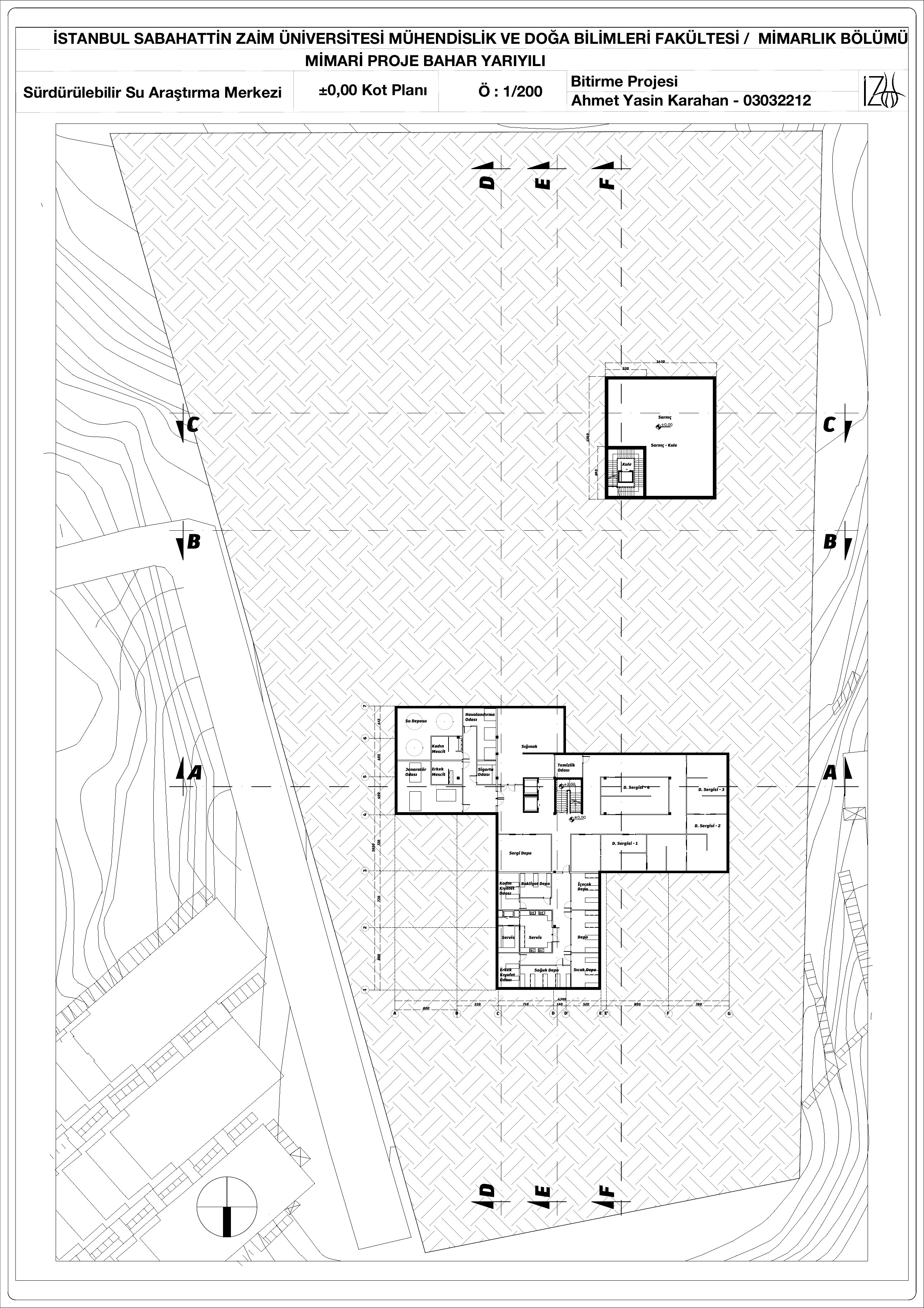

±0.00 Kot Planı

±0.00 Kot Planı

ö : 1/200

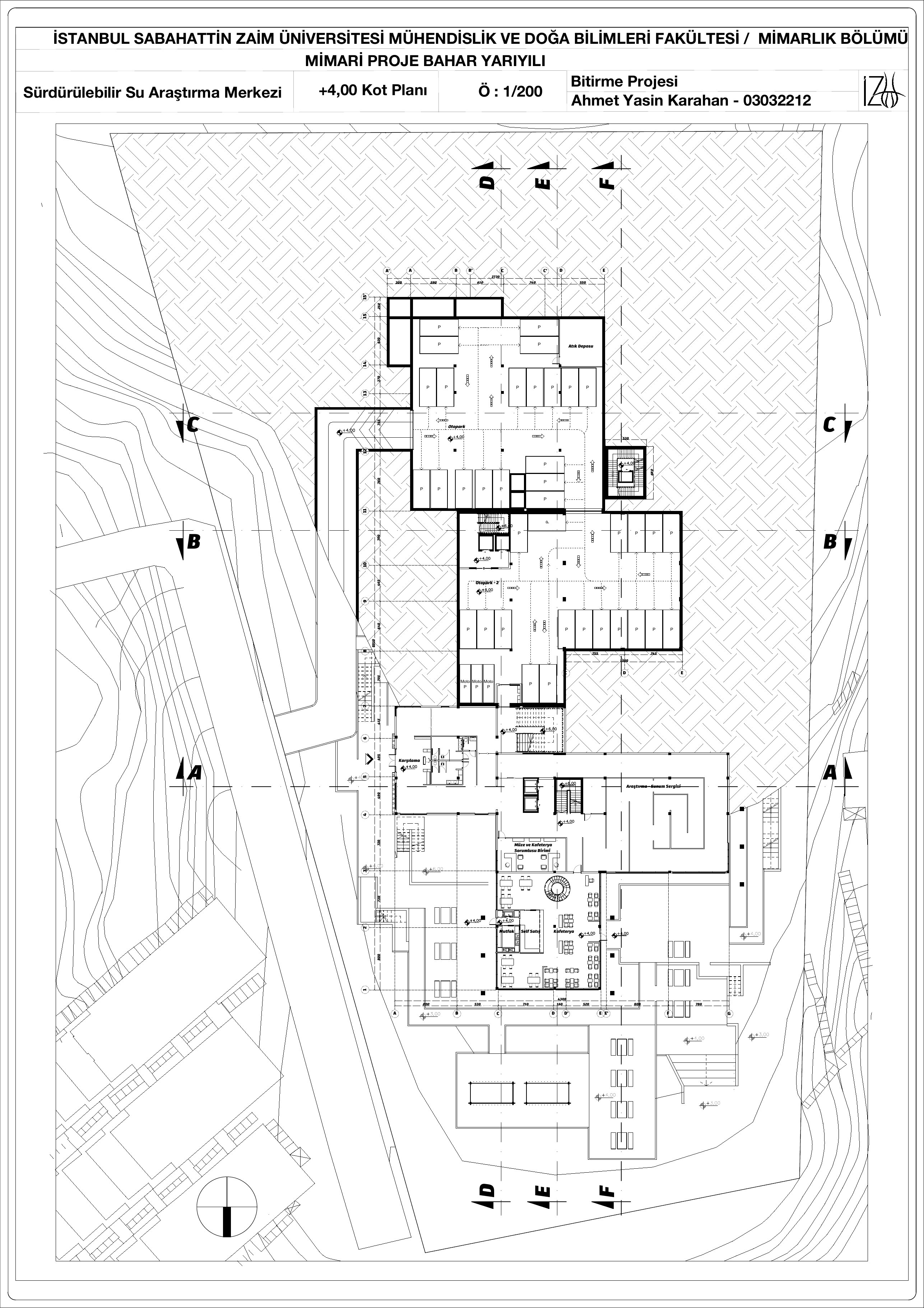

+4.00 Kot Planı

+4.00 Kot Planı

ö : 1/200

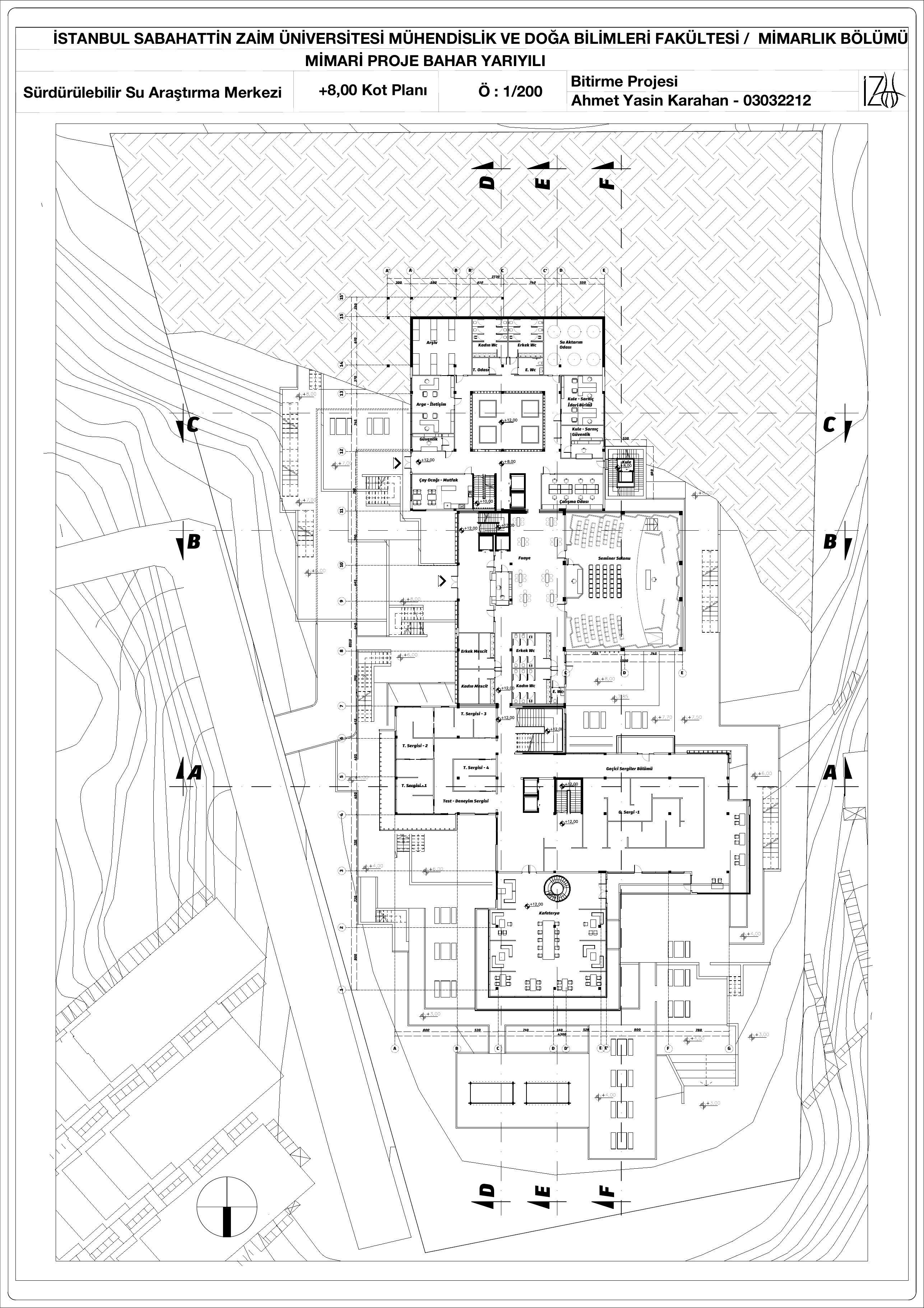

+8.00 Kot Planı

+8.00 Kot Planı

ö : 1/200

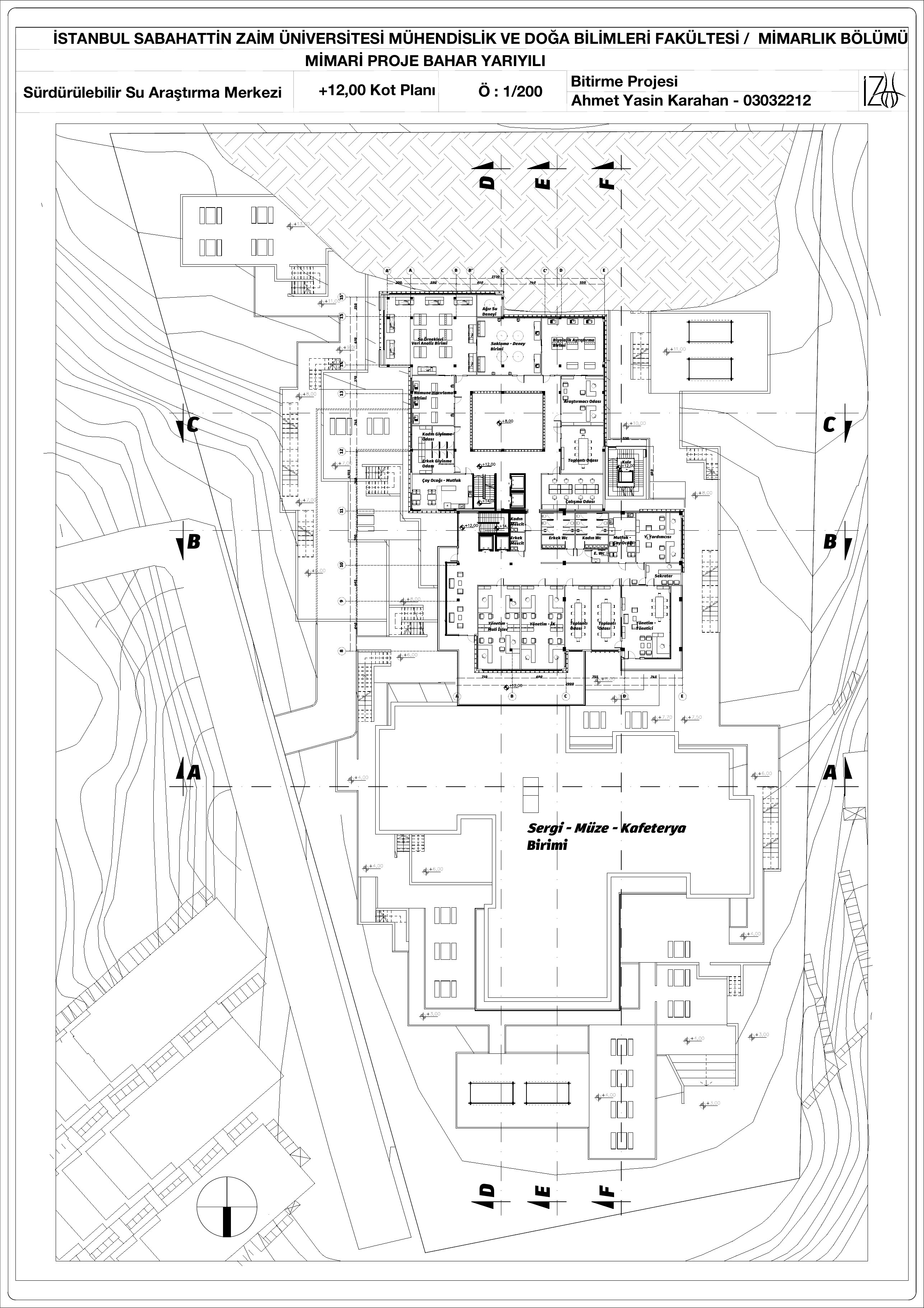

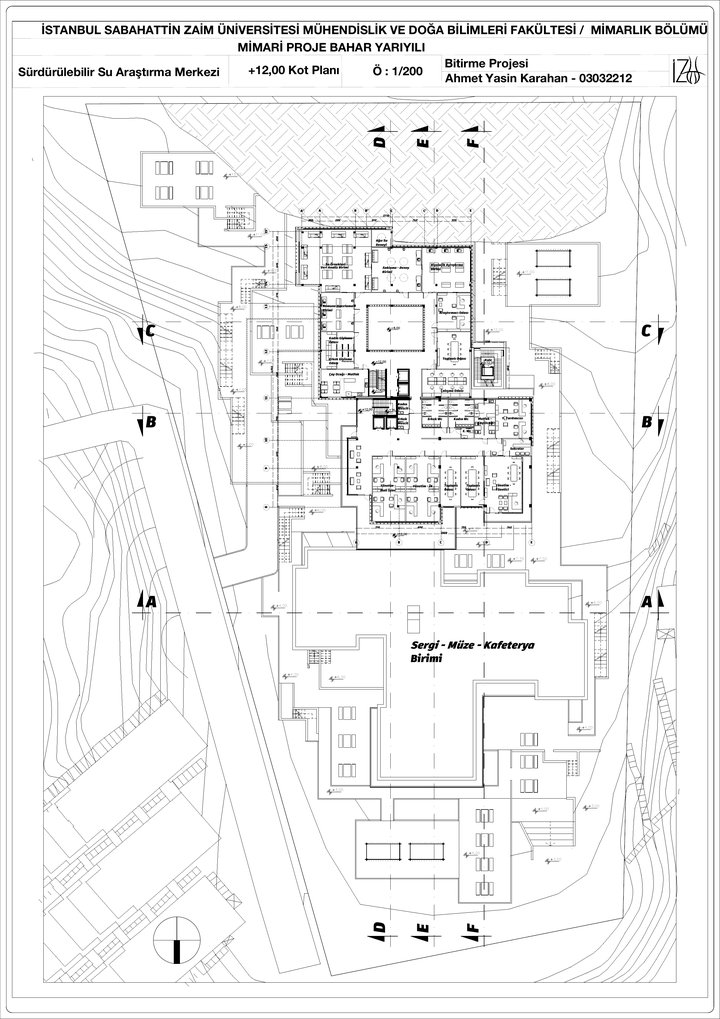

+12.00 Kot Planı

+12.00 Kot Planı

ö : 1/200

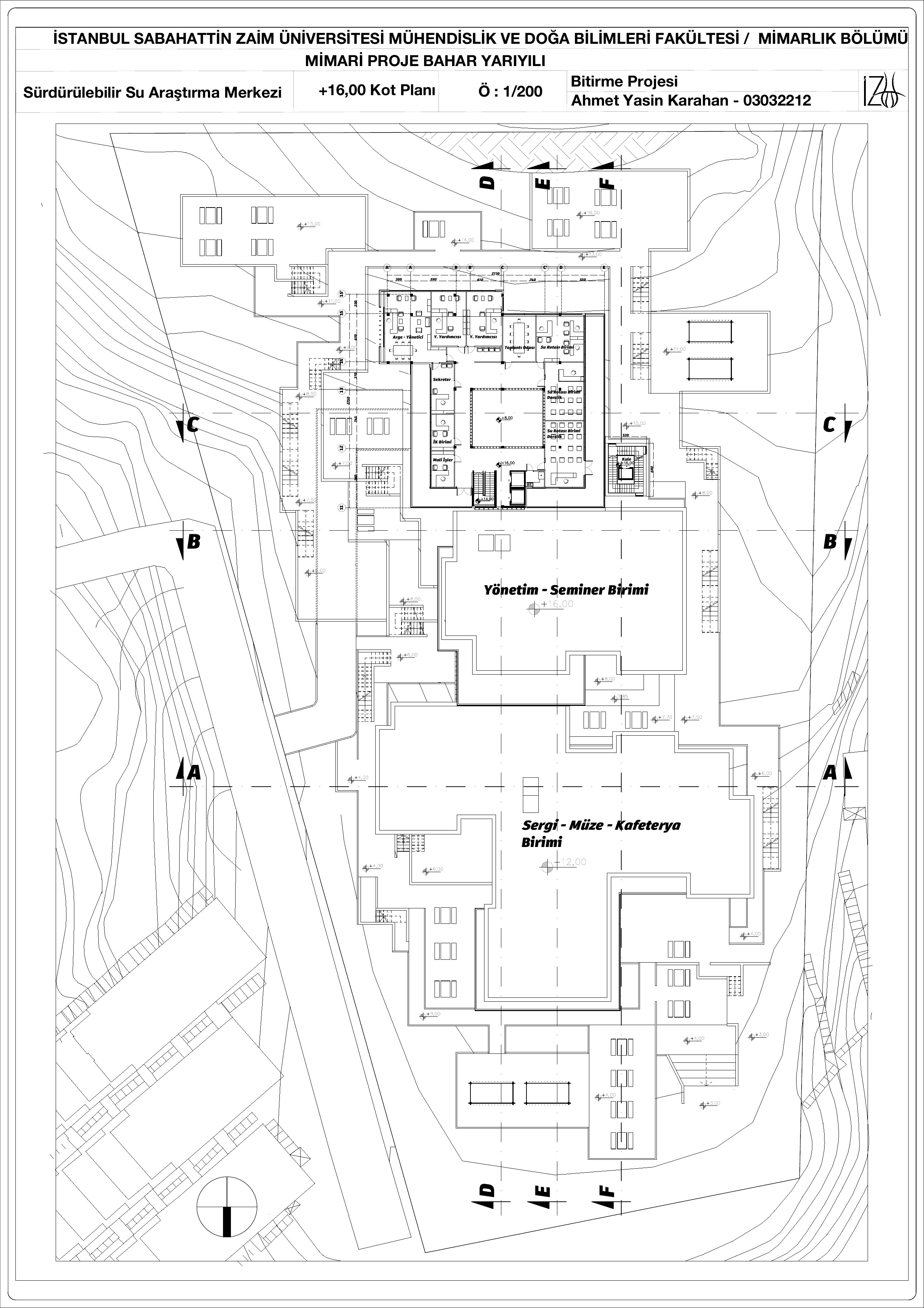

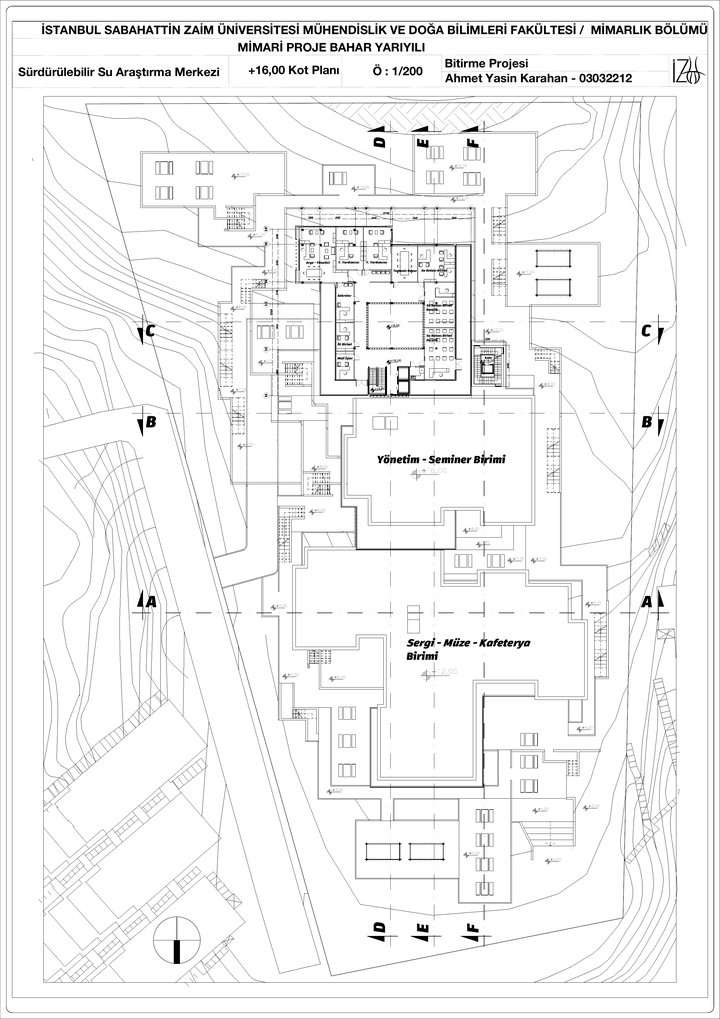

+16.00 Kot Planı

+16.00 Kot Planı

ö : 1/200

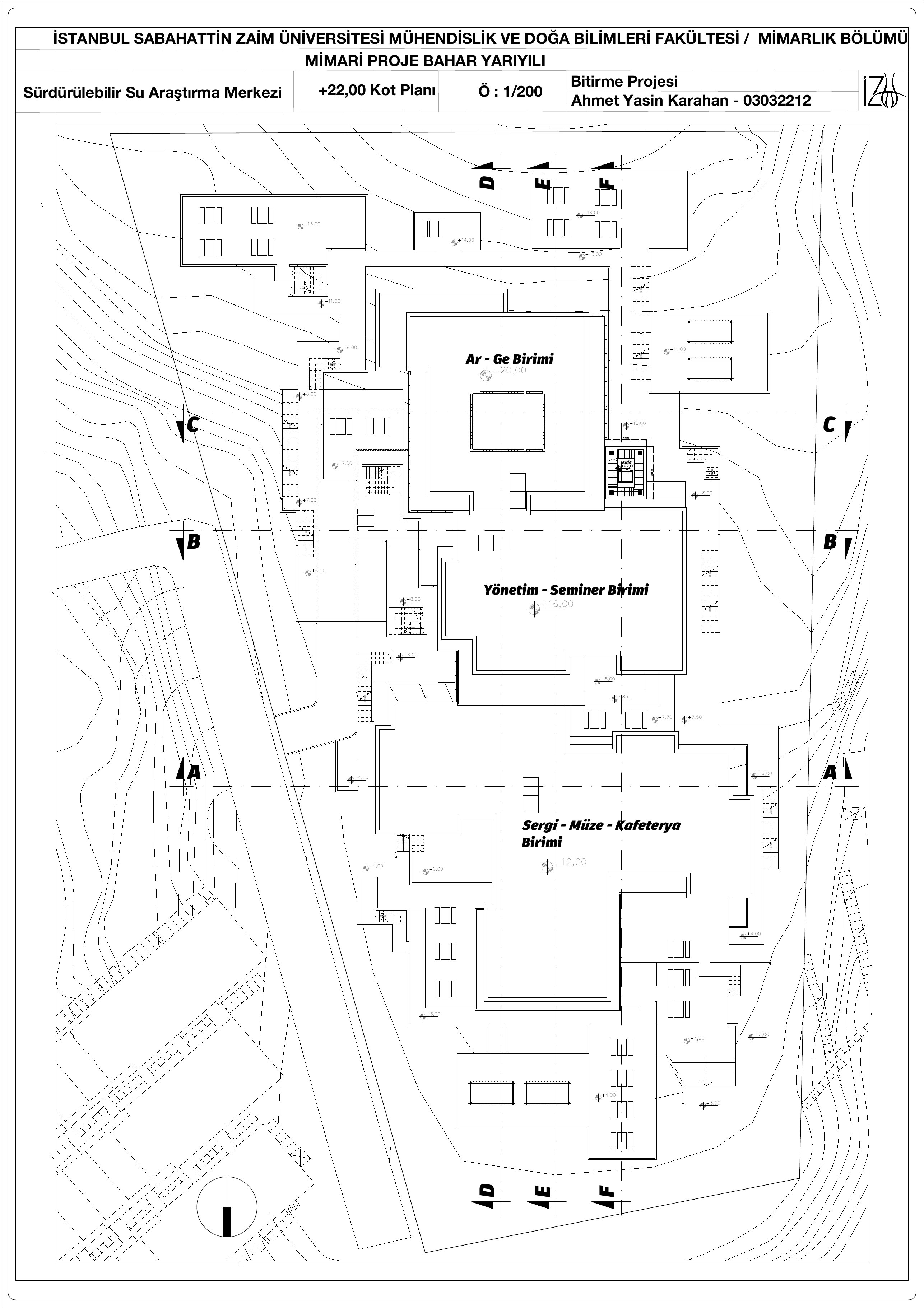

+22.00 Kot Planı

+22.00 Kot Planı

ö : 1/200

Kesitler

2 pafta

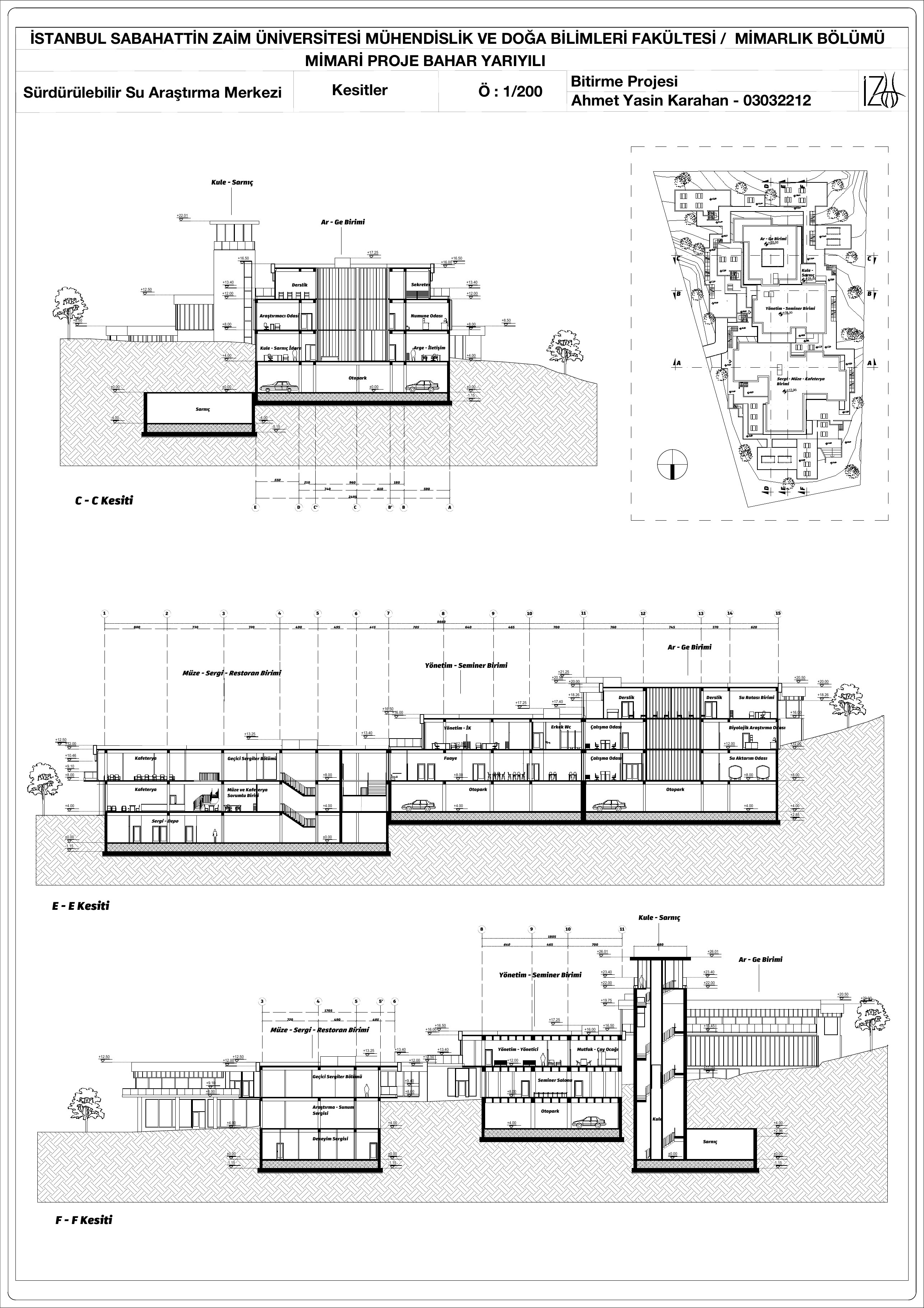

Kesitler 1

ö : 1/200

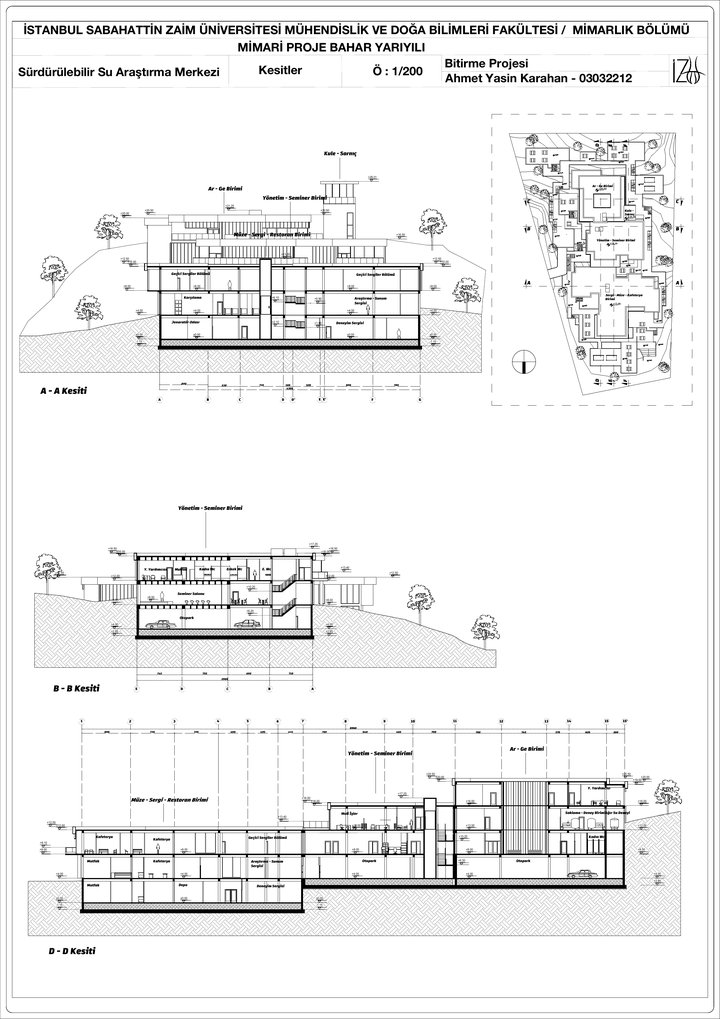

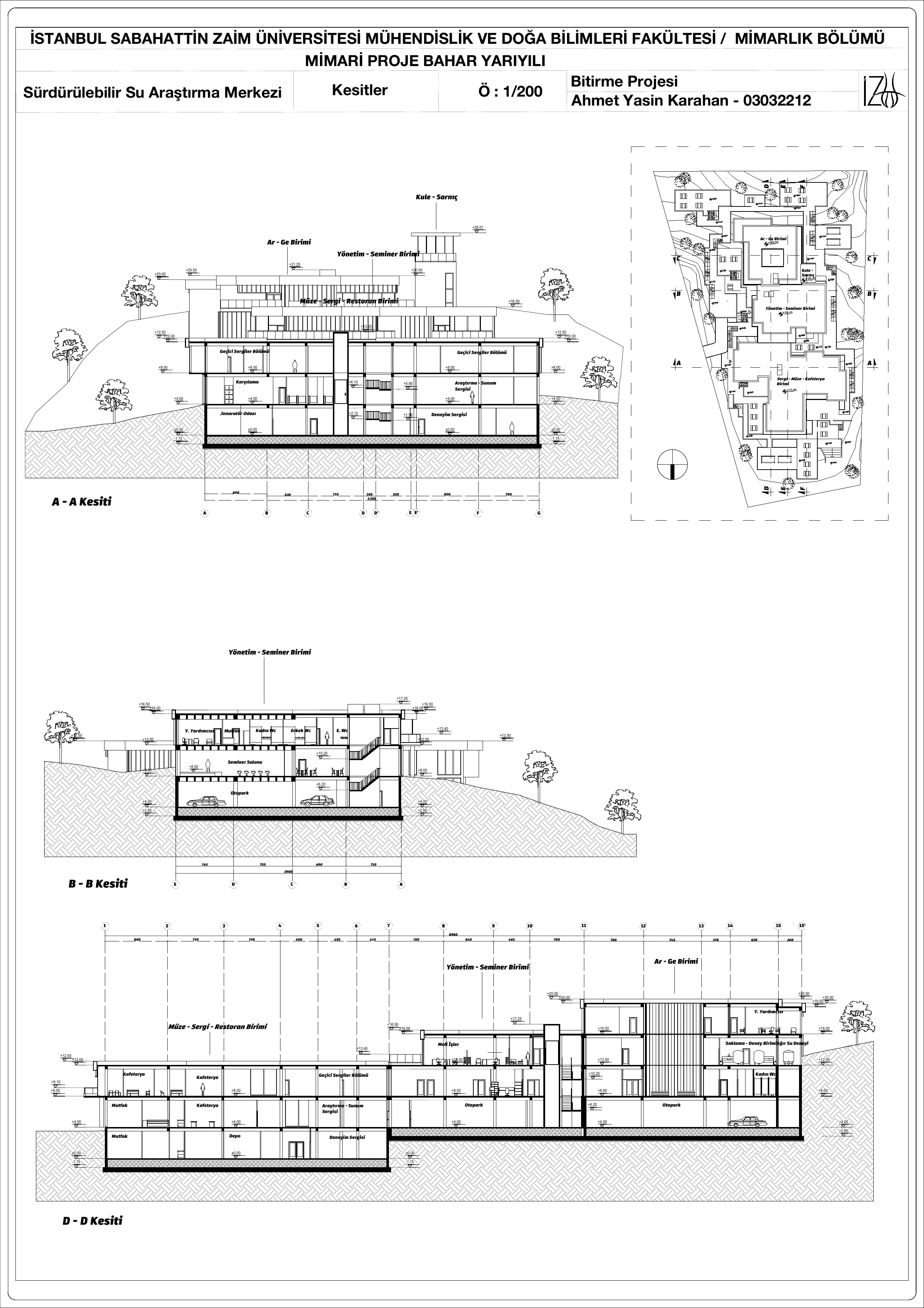

Kesitler 2

ö : 1/200

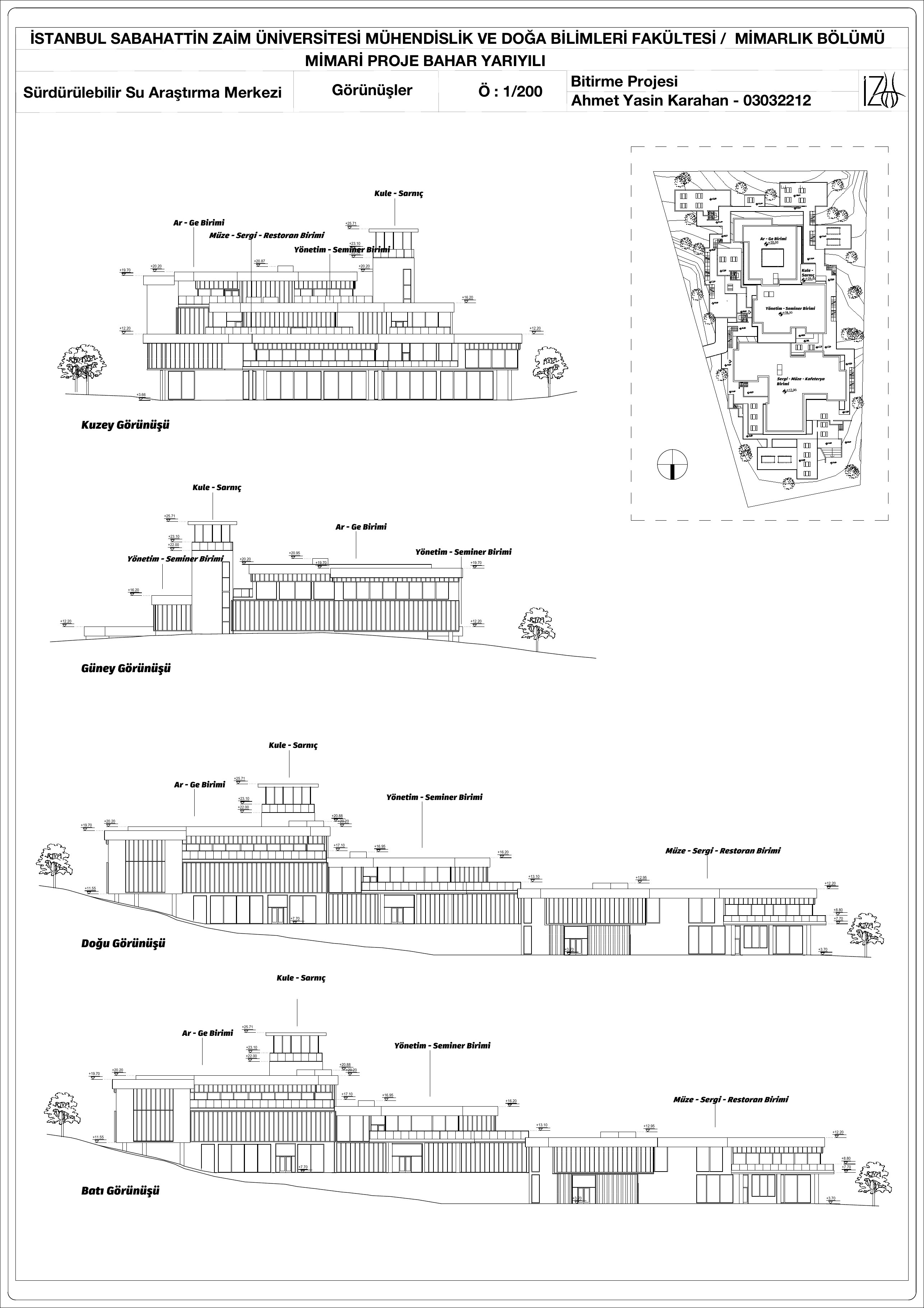

Görünüşler

1 pafta

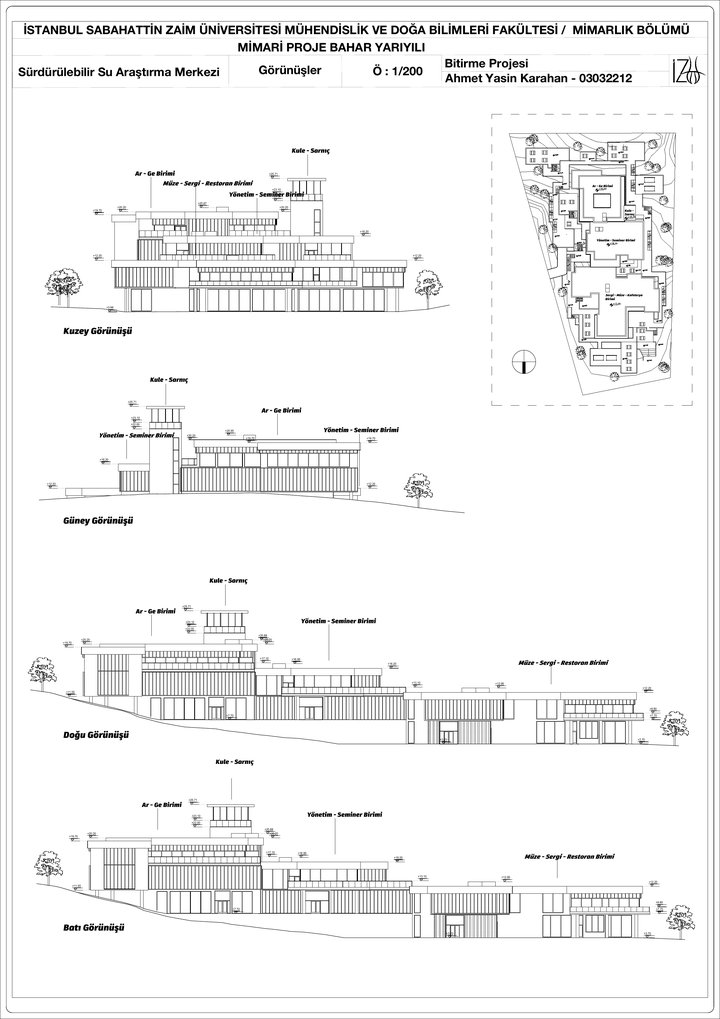

Görünüşler

ö : 1/200

Detaylar

4 pafta

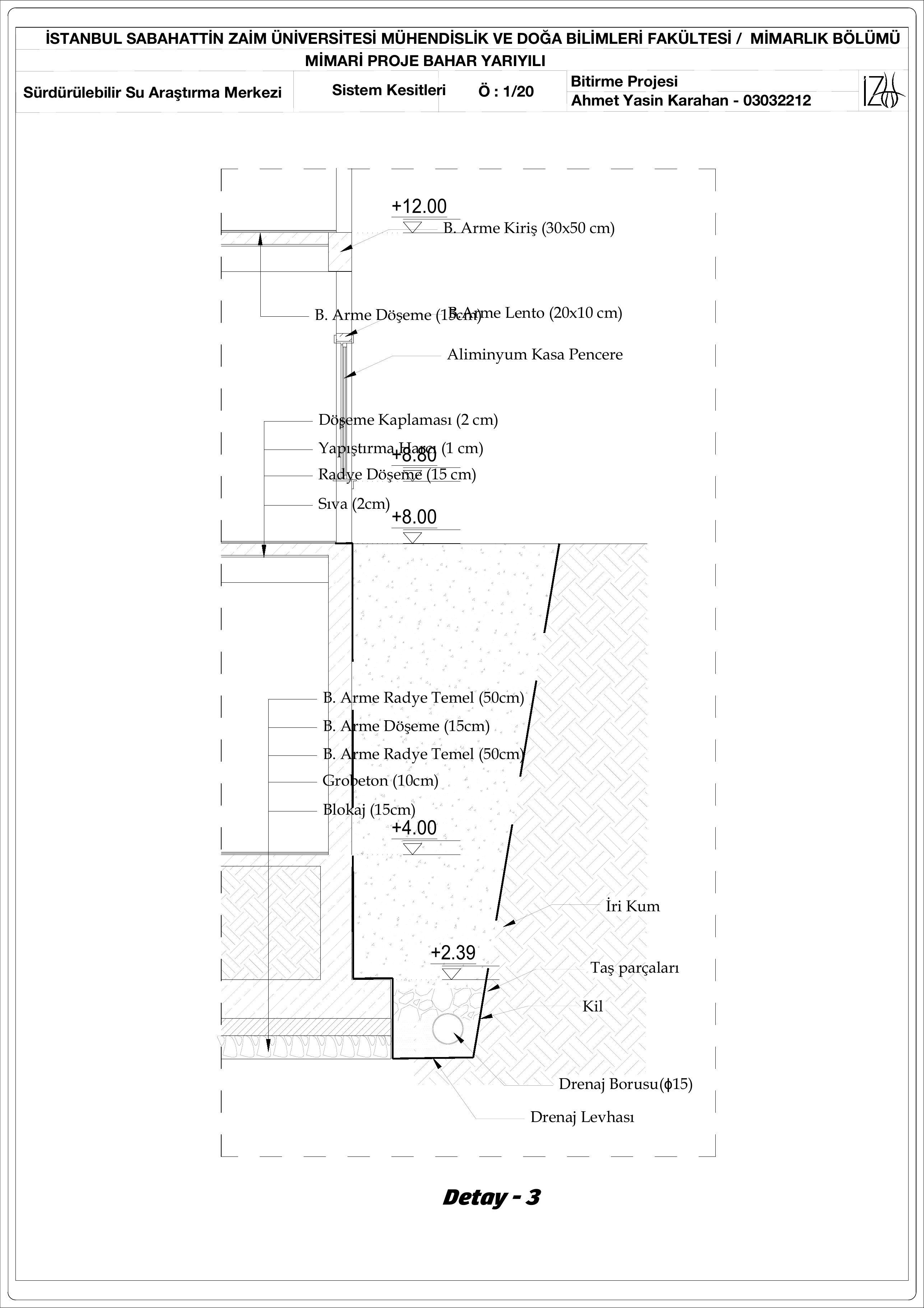

Sistem Kesitleri 1

Sistem Kesitleri 1

ö : 1/20

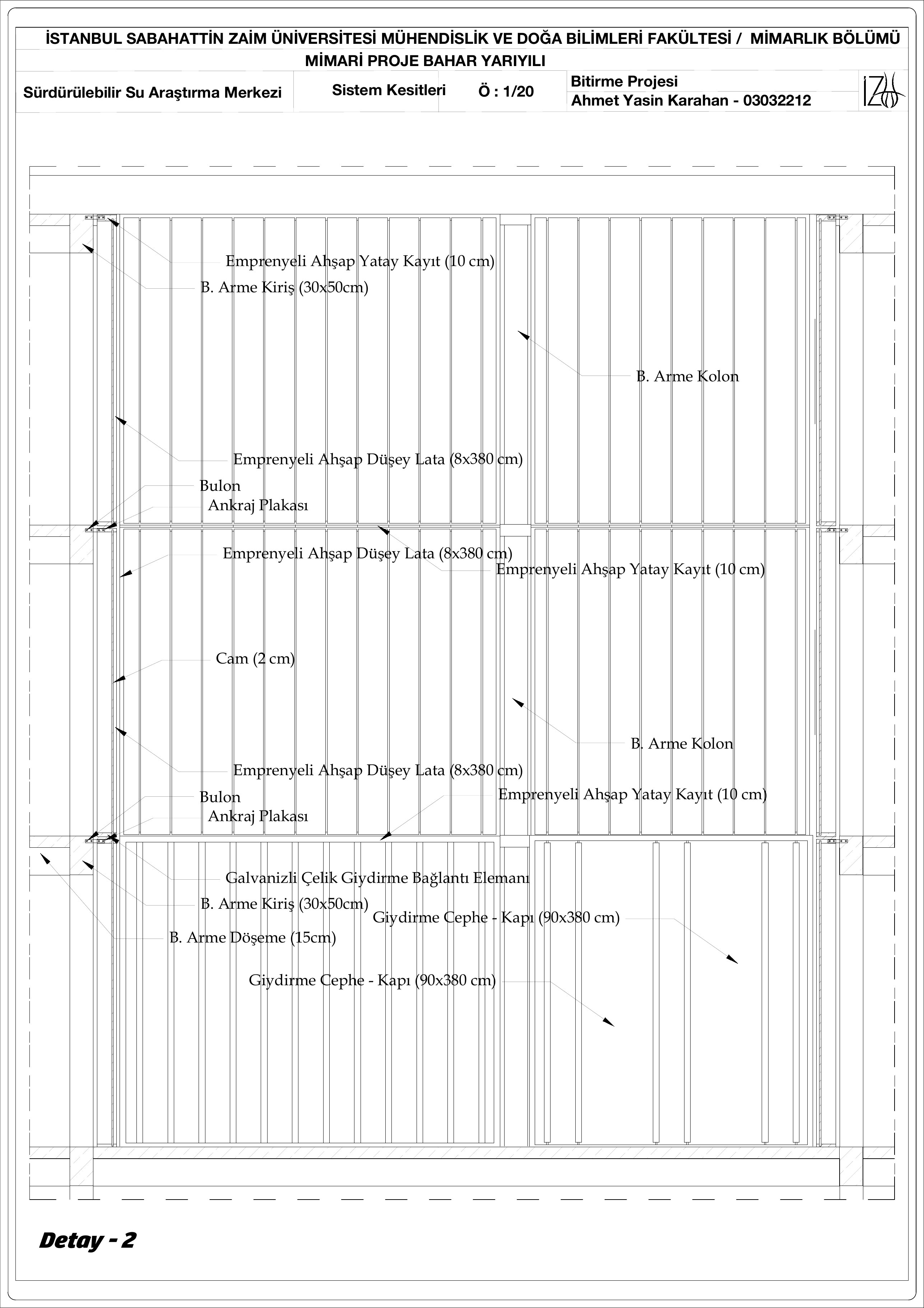

Sistem Kesitleri 2

Sistem Kesitleri 2

ö : 1/20

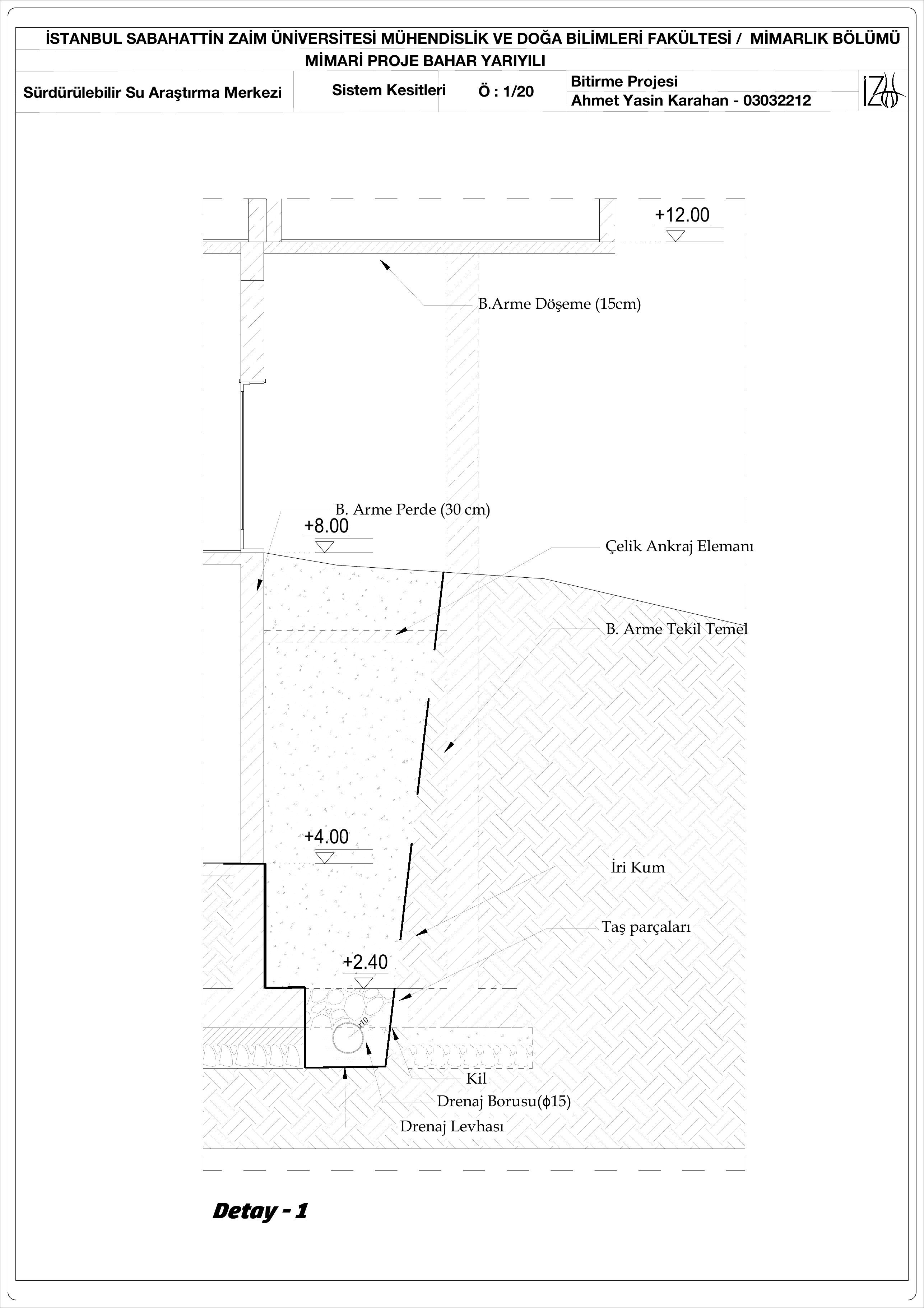

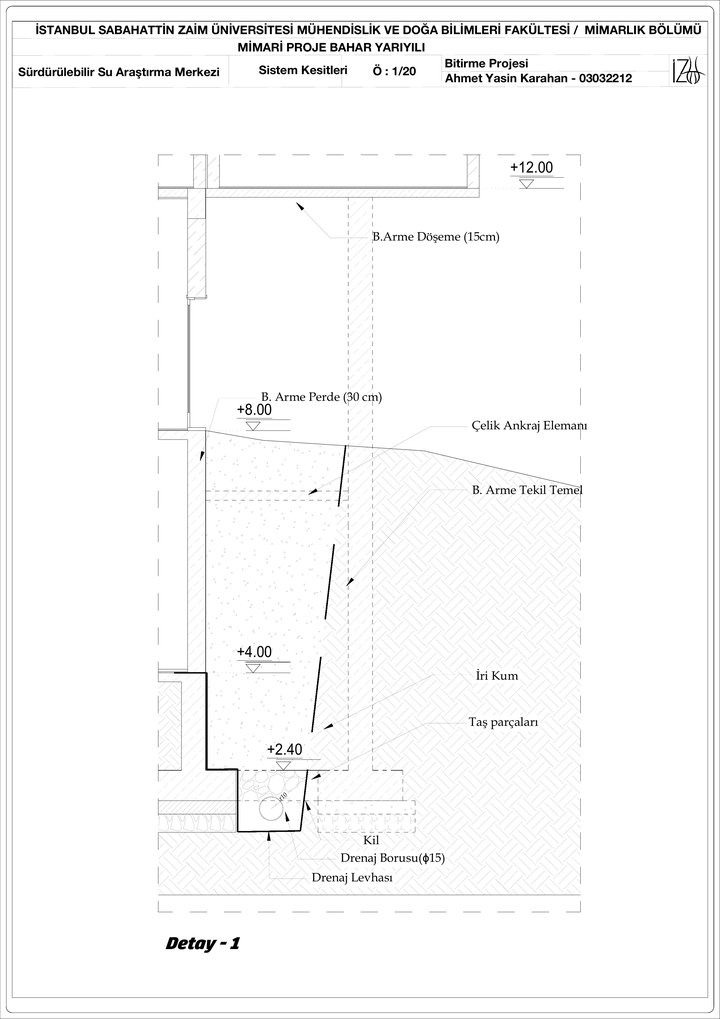

Sistem Kesitleri 3

Sistem Kesitleri 3

ö : 1/20

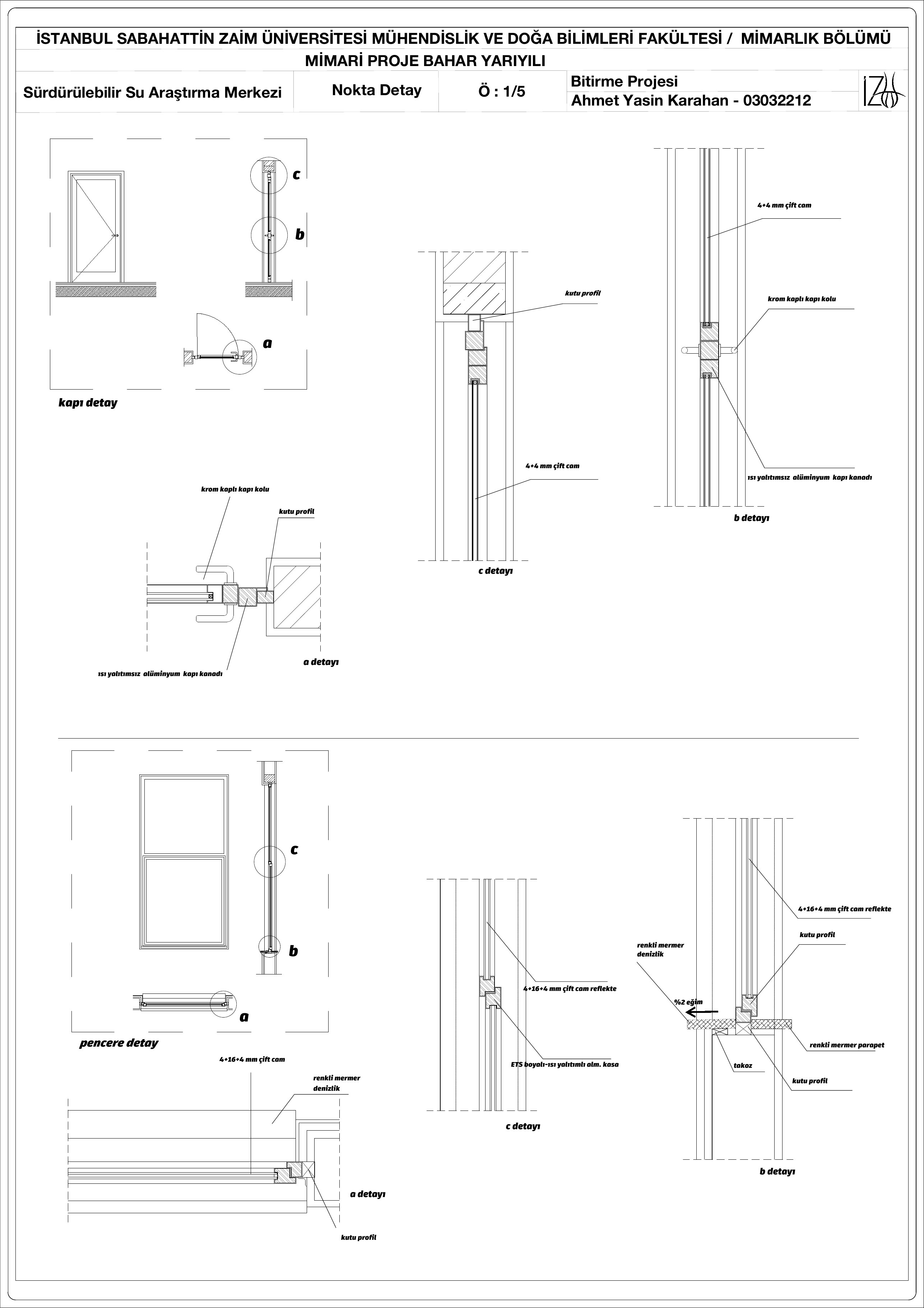

Nokta Detay

ö : 1/5

Kalıp Planı

1 pafta

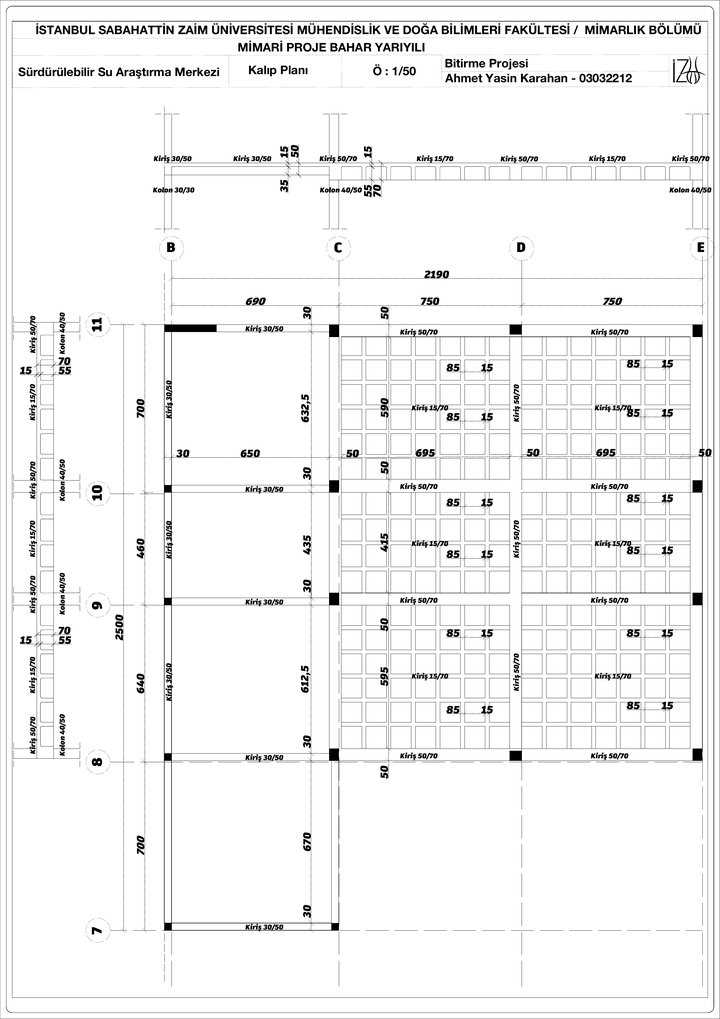

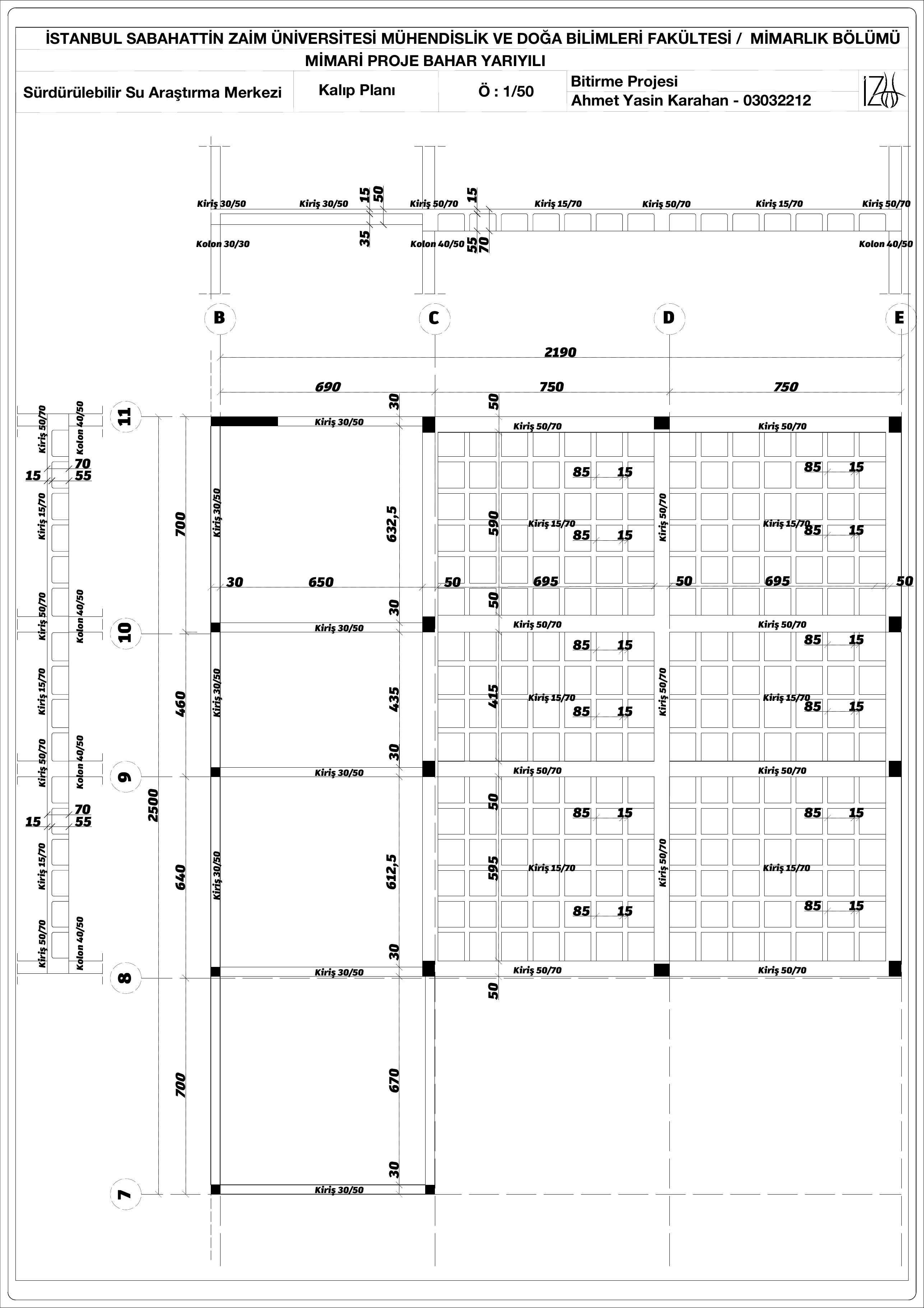

Kalıp Planı

ö : 1/50
